VayoPro-DFM Expert软件

工艺经验数字化传承,驱动PCBA零缺陷制造
DFM 3D可制造性设计分析软件

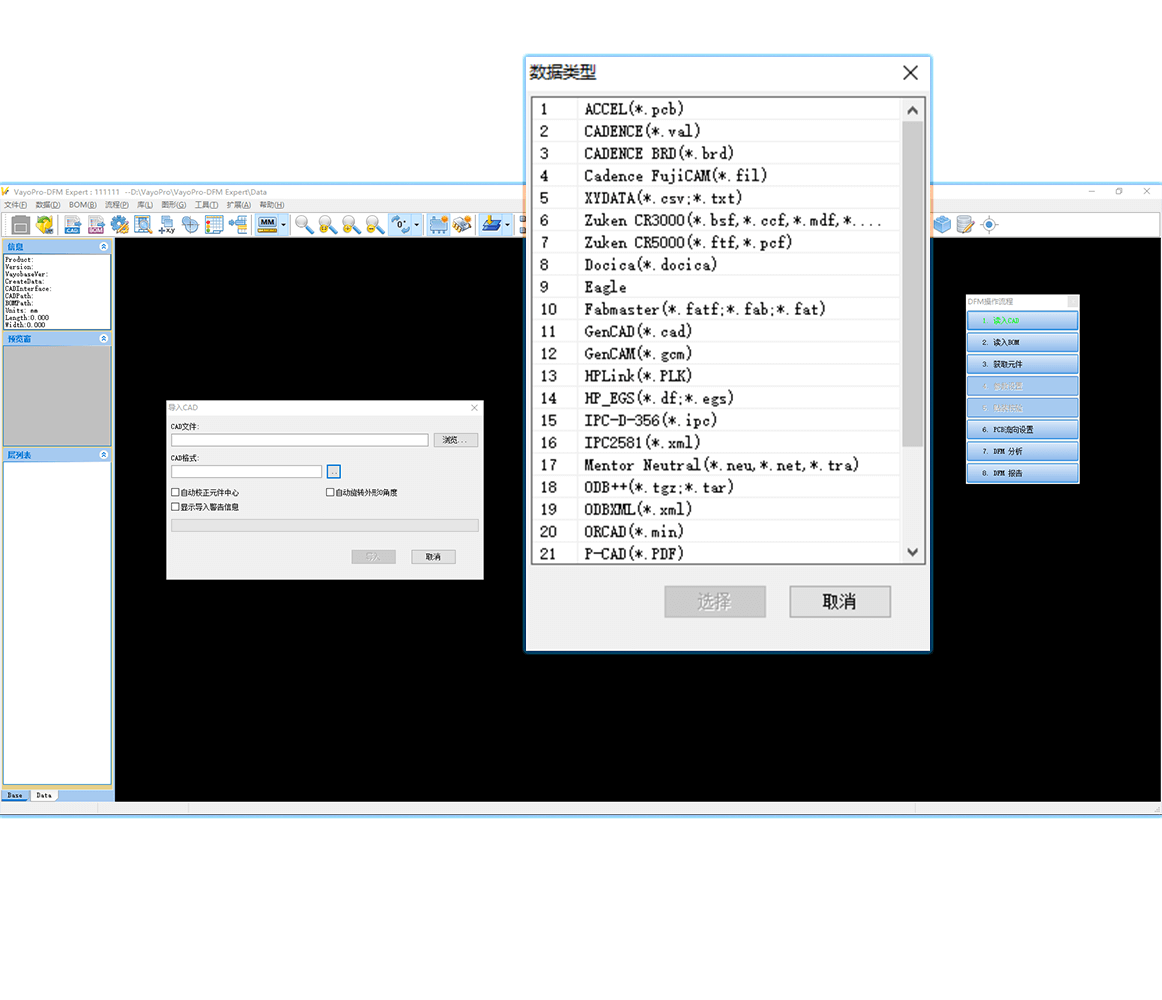

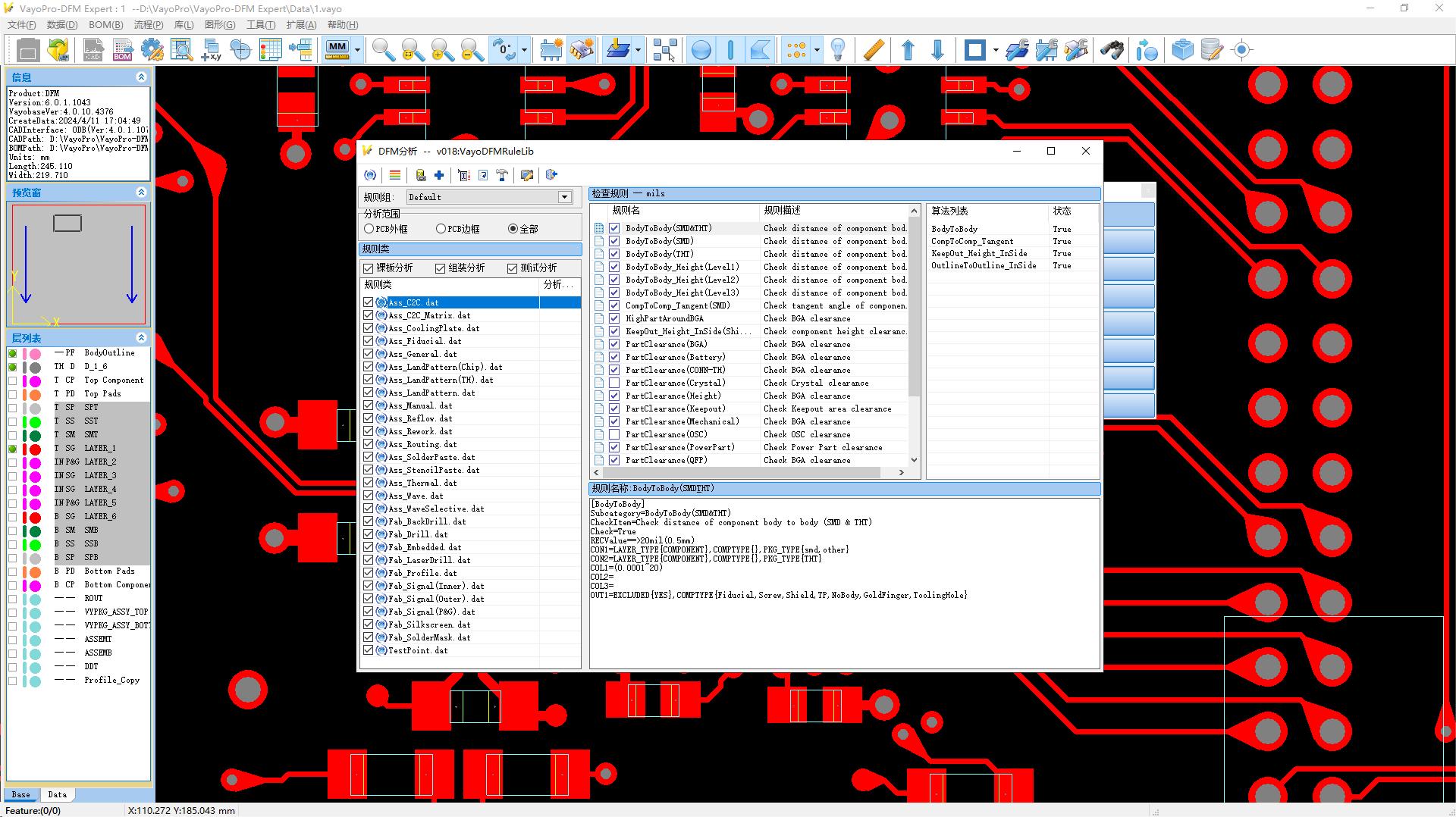

VayoPro-DFM Expert软件是一款智能数字化DFM可制造性设计分析工具,面向PCB/PCBA设计及工艺等相关部门,软件可智能识别各类PCB ECAD数据、Gerber数据、BOM数据等,结合软件丰富详实的3D元器件库,仿真PCBA装配结果,再通过裸板、组装等上千条检查规则,对元件、走线、过孔、丝印等进行详尽的自动化分析检查,第一时间发现设计疏漏及可制造性问题,助力工艺经验数字化传承,驱动PCBA零缺陷制造!

工艺经验数字化传承,驱动PCBA零缺陷制造

近年来,电子行业经历了前所未有的变革,从智能手机、可穿戴产品到物联网(IoT)和自动驾驶技术,电子产品的应用范围不断扩大,复杂度也日益提升。面对这些挑战,传统的设计及工艺过程已难以满足高速发展需求。DFM可制造性设计应运而生,成为设计及工艺过程中不可或缺的一环。
望友DFM可制造性分析软件,提供一种智能数字化的软件解决方案,打破传统设计及工艺过程,帮助企业在产品生命周期早期就做好风险隐患把控,建立高级DFM分析能力,保障设计品质,避免过程损耗,提升作业效率,缩短研制时间,确保高效高质量产品交付!

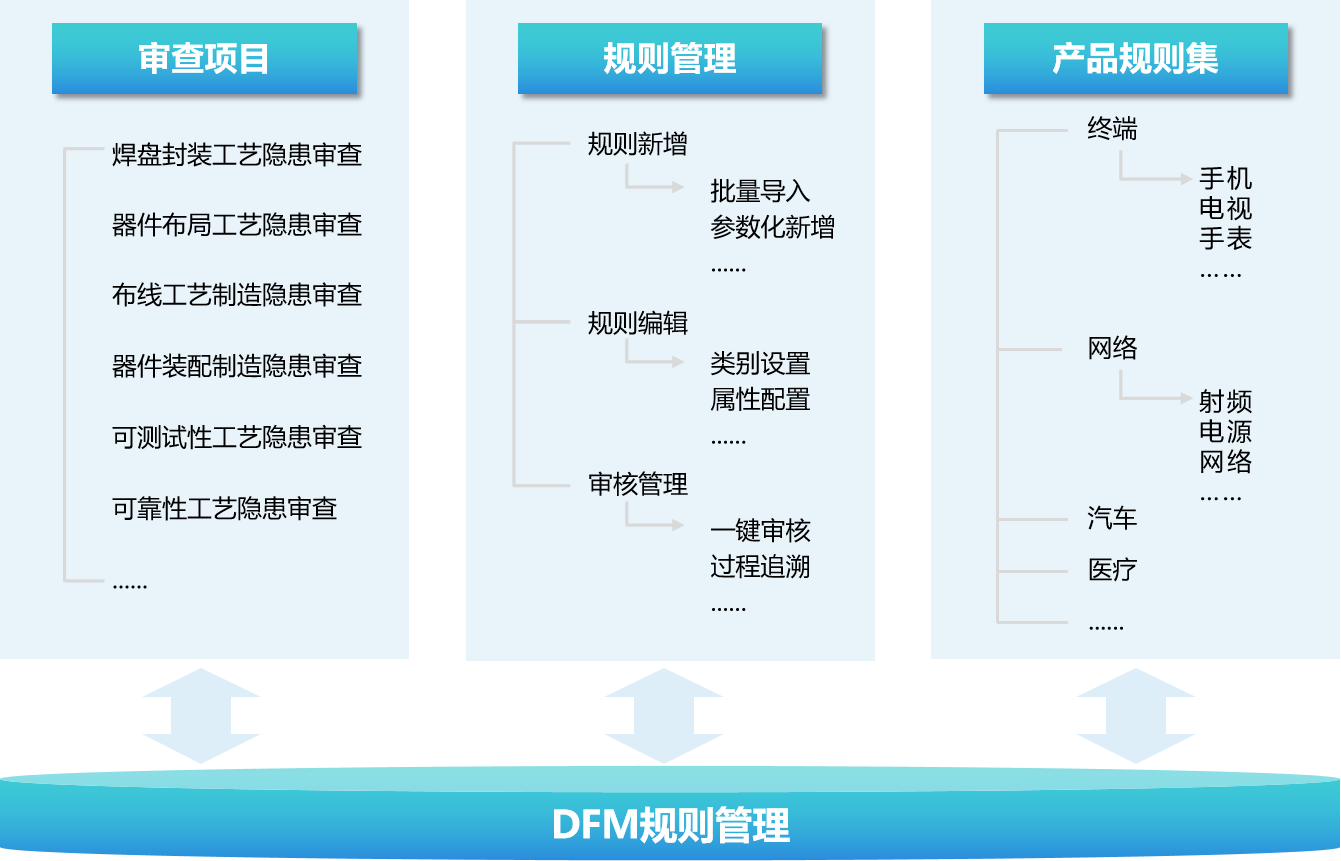

传承经验知识,持续积累增值

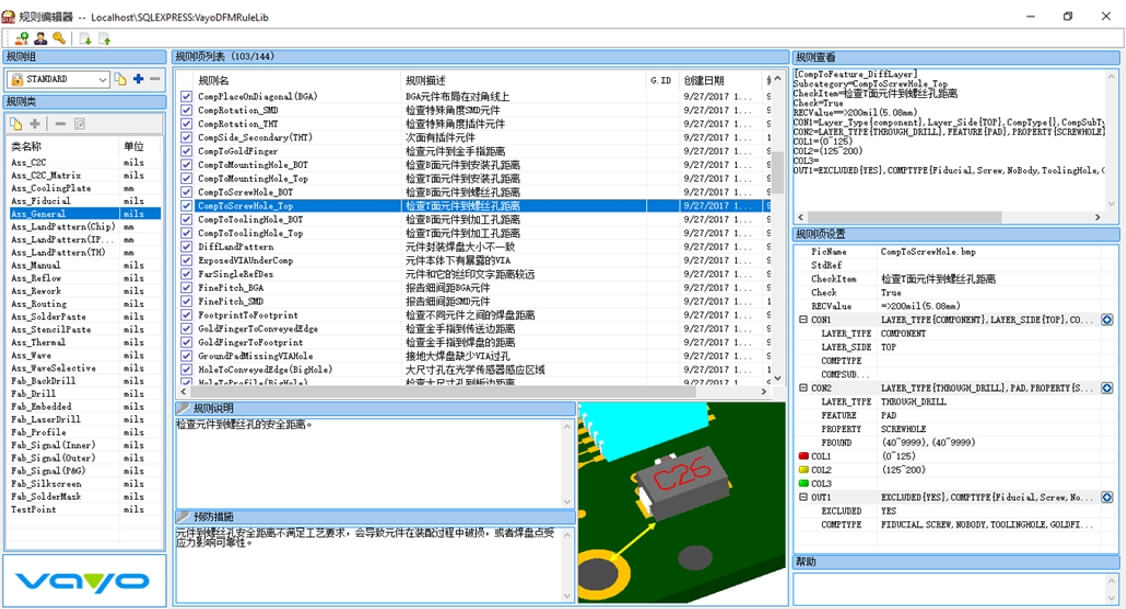

望友DFM可制造性分析软件提供丰富的DFM审查规则,规则建立基于行业及专家经验,内容丰富,权威可靠!规则支持灵活新增,企业购入后可依据实际场景不断挖掘提炼、持续扩充,实现工艺经验的数字化集成,助力企业构筑数字化工艺资产基石!

加速数字化样机实现,保障投板成功率

望友DFM可制造性分析软件提供高效的三维器件模型管理模块,自带30万器件模型资产,支持参数化方式新建模型,并且可以导入stp模型实现快速批量建模,为高效仿真验证提供标准化工具。
望友提供器件模型数量升级服务选项。

革新工艺方式,保障产品质量可靠性

DFM可制造性分析软件可实现设计数据的自动化检查分析,最大化减少人为干预所带来的不确定性影响,快速发现可制造性隐患,及时优化,避免问题在后端制造过程中暴露,从而导致产线停产、设计返工等过程损耗,缩短研制周期,保障产品质量可靠性。

设计疏漏可视化,提升跨部门沟通效率

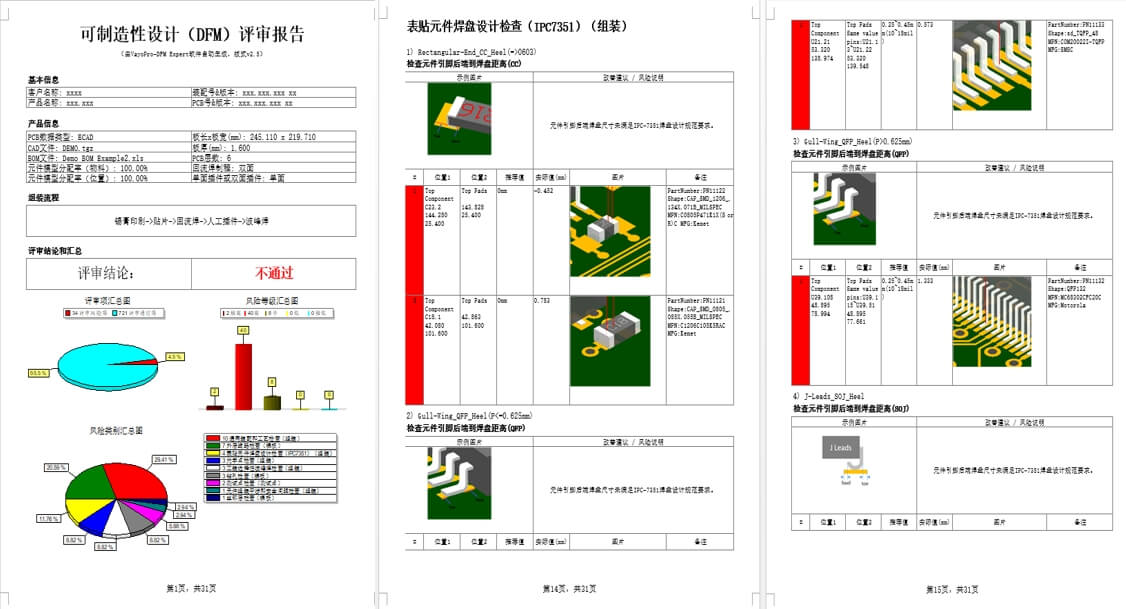

DFX可制造性分析软件支持输出DFM问题报告,报告项目丰富多样,如PCB/PCBA 2D/3D一览图、AVL替代料与主料差异对比、器件模型与封装贴装校验报告、审查缺陷详细说明、元件数据汇总等。更直观、更详尽的问题描述,助力提升跨部门沟通效率,缩短返工修改周期。同时,软件支持与ECAD设计工具、MCAD结构设计软件等集成交互,帮助工程师快速完成设计修正,提升系统性设计及分析效率。

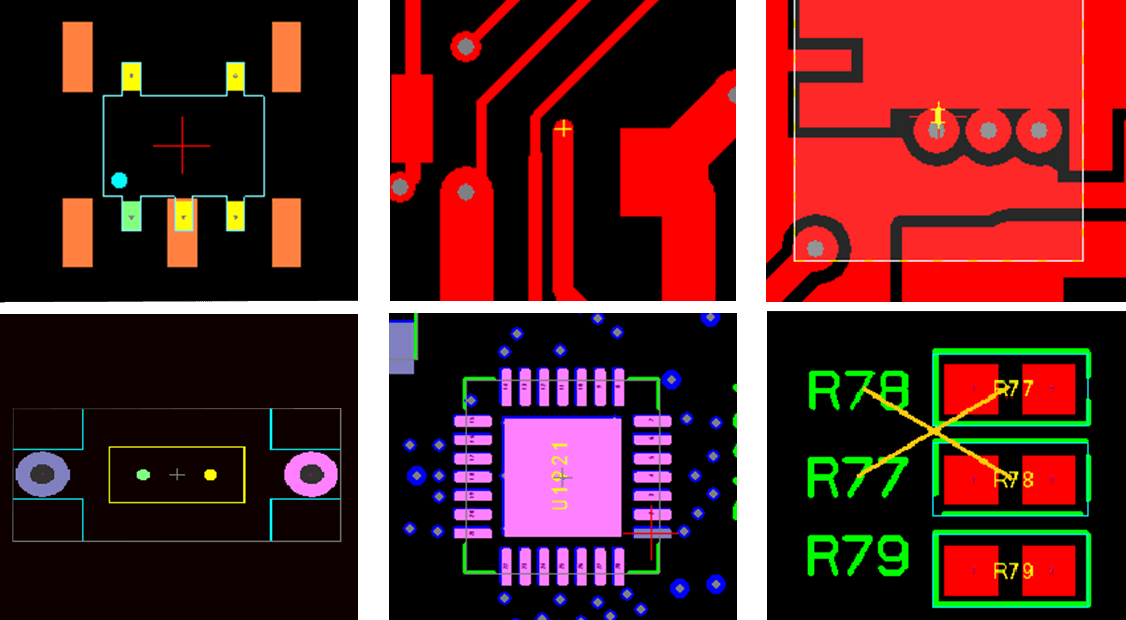

焊盘封装设计审查

可审查工艺隐患例举

√ 焊盘图形设计时焊盘多或缺失问题审查
√ 焊盘图形设计和器件规格不一致问题审查
√ 焊盘前/后/侧面焊接尺寸问题审查
√ 通孔引脚和孔尺寸匹配性问题审查
√ 焊盘封装设计第1脚位置问题审查
√ 焊盘图形设计极性标识问题审查
√ 焊图形设计中心位置问题审查
√ 阻焊开窗尺寸/焊盘间阻焊桥宽问题审查
√ 封装丝印线宽问题审查
√ 一物多厂家器件兼容性审查
√ 大宽高比器件/大器件小焊端问题审查
√ ……

PCB器件布局审查

可审查工艺隐患例举

√ 器件间距问题审查
√ 器件摆放方向问题审查
√ 器件到传送边距离问题审查
√ 禁布区内有器件问题审查
√ 器件背面投影区有禁布器件问题审查
√ 压接器件和高器件距离问题审查
√ 压接器件焊盘和其它器件焊盘距离问题审查
√ 插件引脚长度和PCB板厚不匹配问题审查
√ 正反面布局有插件问题审查
√ 密间距器件焊盘和其它器件焊盘距离问题审查
√ 文字摆放关系错误问题审查
√ ……

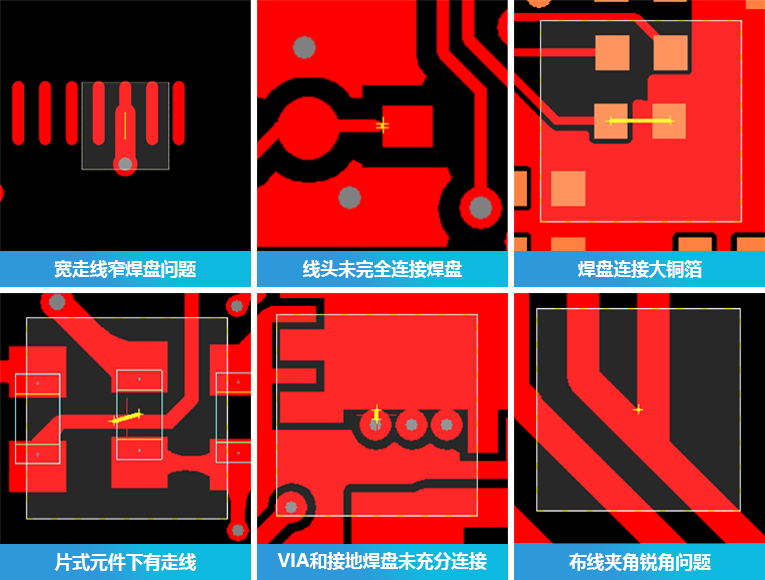

PCB布线工艺审查

可审查工艺隐患例举

√ 线头未完全连接问题审查
√ 走线从焊盘侧面引出问题审查
√ 细间距器件焊盘侧面出线直连问题审查
√ 表贴焊盘上有过孔问题审查
√ 宽走线窄焊盘问题审查
√ 布线锐角问题审查
√ 片式元件下有走线/过孔问题审查
√ 走线/焊盘和拼板实连接/V-CUT距离问题审查
√ 禁布区内有走线问题审查
√ 走线和M#螺钉孔距离问题审查
√ 焊盘直连大平面问题审查
√ ……

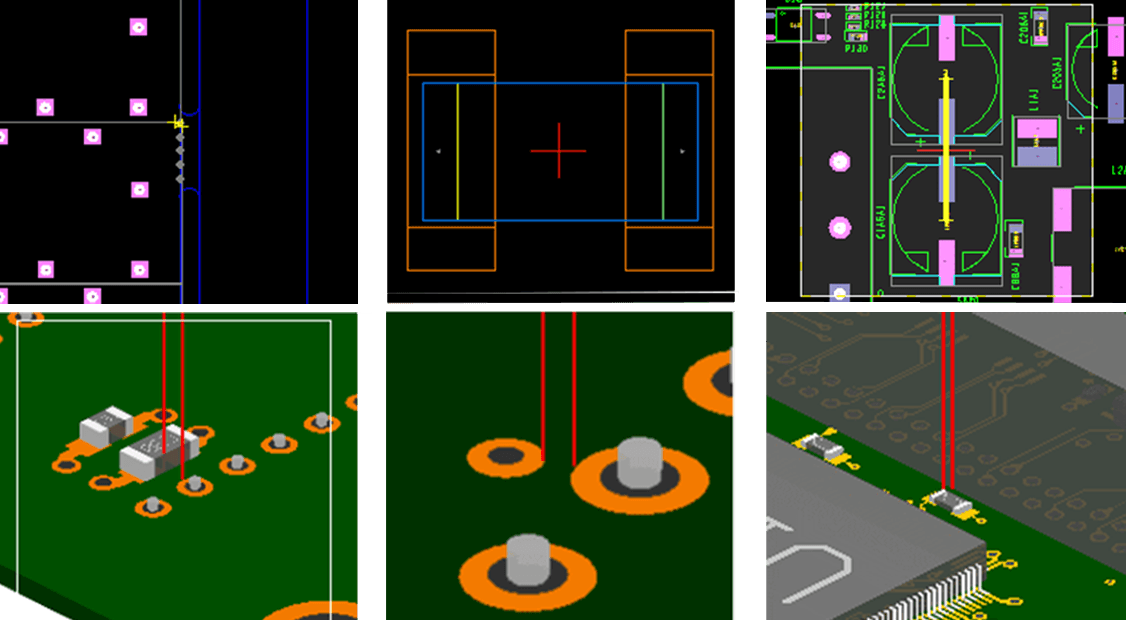

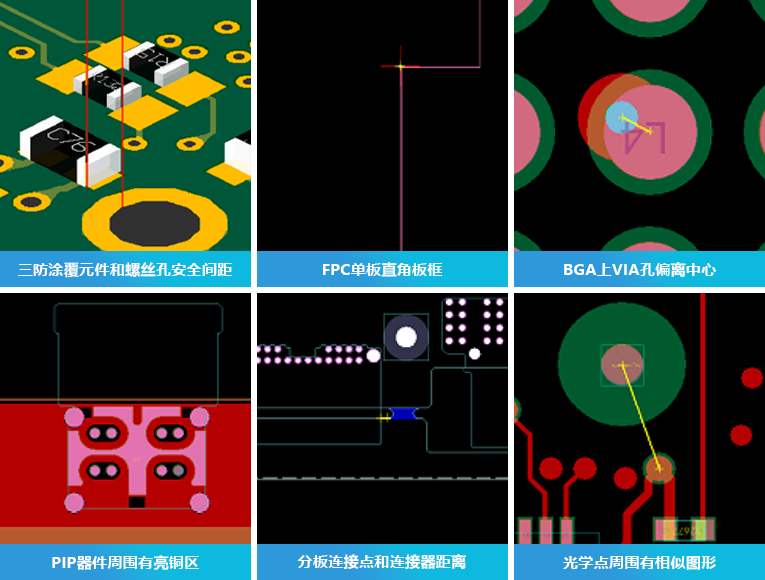

PCBA器件装配审查

可审查工艺隐患例举

√ 不同元件之间距离问题审查
√ 元件丝印极性问题审查
√ 元件高矮干涉问题审查
√ 拼板工艺边问题审查
√ 传送边干涉问题审查
√ 加工孔、螺钉孔、定位孔相关问题审查
√ 二维码、条形码、各类标识相关问题审查
√ 光学点相关各类问题审查
√ 波峰焊制程要求审查
√ 选择焊制程要求审查
√ 三防喷涂制程要求审查
√ ......

PCBA测试性能审查

可审查工艺隐患例举

√ 测试点尺寸问题审查
√ 测试点中心距问题审查
√ 测试点在大亮铜区问题审查
√ 测试点密度问题审查
√ 测试点不同高度器件距离问题审查
√ 测试点和焊盘距离问题审查
√ 测试点和板外形距离问题审查
√ 测试点和定位孔距离问题审查
√ 电源/接地测试点数量问题审查
√ Net无测试点问题审查
√ LED和测试点中心距离问题审查
√ RF测试座和测点中心距离问题审查
√ ......

PCBA可靠性审查

可审查工艺隐患例举

√ 焊盘和器件引脚尺寸不匹配问题审查
√ 螺钉孔/安装孔和应力敏感器件距离问题审查
√ 走线在功率器件下问题审查
√ 电解电容和功率器件距离问题审查
√ 大长宽比PCB器件布局方向问题审查
√ 片式陶瓷电容和V-cut线距离和布局方向问题审查
√ 应力敏感器件布局在L形区域问题审查
√ 大尺寸BGA布局在PCB对角线上问题审查
√ 报告引脚镀金器件需要除金问题审查
√ 粉尘敏感器件和实连接点距离问题审查
√ ......

助力工艺经验数字化传承,驱动PCBA零缺陷制造
