在使用飞针测试进行返修场景应用时，工程师们希望用飞针对所有NET进行一遍开路的遍历性测试，以便找出是否有PCB线路开路故障。

那如何开发出整板的NET开路测试步骤？这个在飞针设备系统上几乎是无法完成的工作，行业是否有高效的方法？

当然有！如下我们以VayoPro-Test Expert软件来介绍如何简单高效地开发出NET OPEN测试步骤。

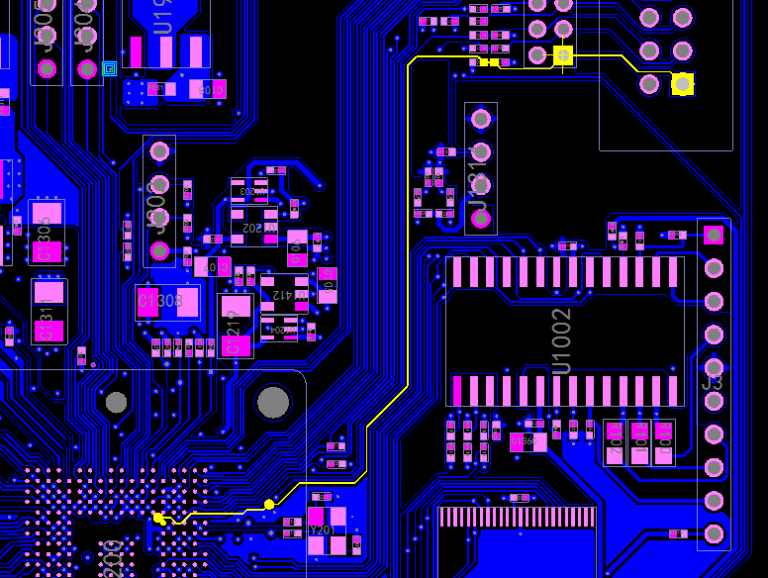

我们先来看一下NET OPEN测试的开发技术要求，如下图高亮的线路，它是一个NET连接，实际线路开路故障可以发生在高亮线路的任何一段线路中。我们的目的是要测试出NET是否有开路问题，并找出具体是哪一个段线路开路了。

那么我们只需要对一个NET上的焊盘连接关系进行相互OPEN测试（正常是SHORT状态，OPEN就是有故障）。举例如下：

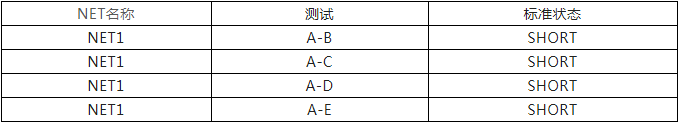

如果NET1连接了A,B,C,D,E 5个焊盘，我们不用去管这5个焊盘在哪里，它们是如何连接的，只需要对这5个焊盘进行两两OPEN测试即可（见下表），采用该方式把所有NET都遍历。

要完成以上目的，在VayoPro-Test Expert软件中进行如下简单步骤即可，本例我们以开发Takaya飞针测试程序为例：

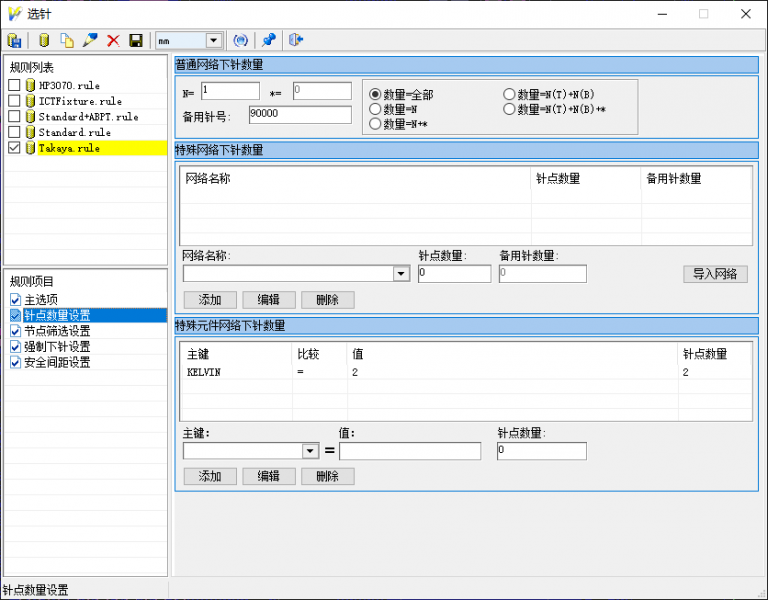

1）先在VayoPro-Test Expert软件中执行“选针”，将目标焊盘都选为测试针扎点位置，我们要在“针点数量设置”选项卡中使用“数量=全部”的选项，设置后保存并运行自动选点即可；

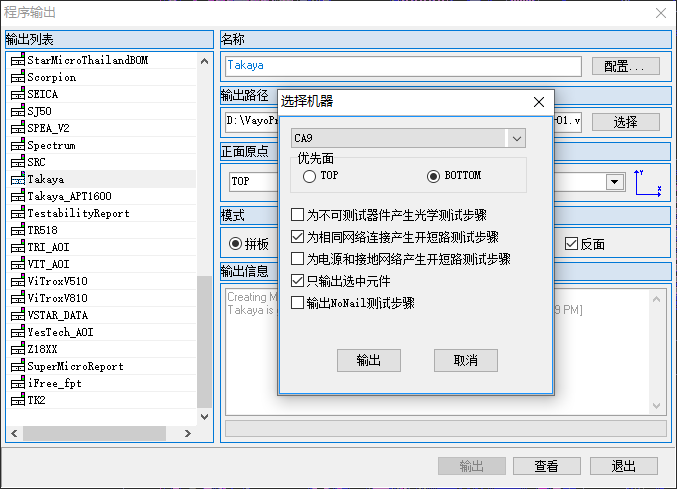

2）输出Takaya飞针程序，勾选“为相同网络连接产生开短路测试步骤”选项，完成输出即可。

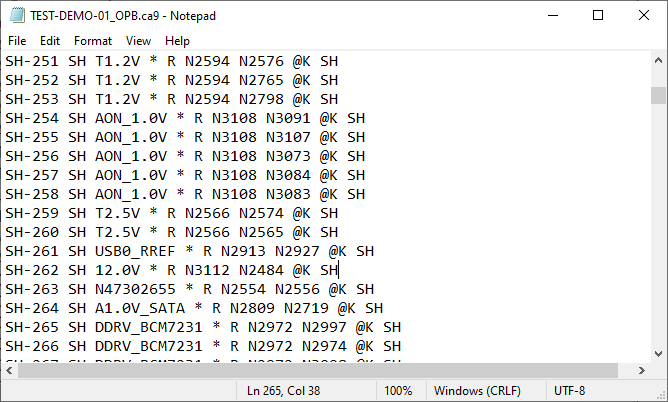

我们来看看最终的TAKAYA飞针CA9程序（下图），所有的NET都有了网络开路测试步骤，是不是很方便！

以上就是本次所有的教程，如想要沟通交流更多问题或了解软件方案详情，可直接发送邮件至business@vayoinfo.com！
