很多客户都表示，想要在生产线首件确认上更方便一点，能不能在装配图元件本体上显示元件参数值？

当然可以！

只需要一个简单操作就可以满足这个需求，今天我们就来介绍如何利用智能SMT软件工具完成该操作。

装配图显示VAL值流程及说明：

模式选择为SMT基本模式

01 CAD导入：读入CAD

02 BOM导入：读入BOM

03 元件选择：选择INBOM的元件进行参数设置

04 参数设置：

*  设置元件类型（type）参数：必须项，type参数会影响提取元件VAL值的结果。

*  极性元件添加元件极性标识：非必须，具体看对极性标识方式的要求。

05 工具：BOM中取值：提取VAL值

06 工具：装配图：设置显示VAL值

以下对第4步以后做一个简要介绍，如果想了解装配图的具体制作，可以参考以前的文章《制作一张完美的SMT装配图只需分分钟！》。

步骤详解：

4. 参数设置：

A. 设置元件类型（type）参数

进入元件参数设置界面，选择1“自动设置类型”，软件自动根据数据特征进行自动设置元件类型（比如，电阻位号一般是R开头，两个引脚的SMD元件）；对于不能自动设置的可以自行添加定义，以后就会自动识别。

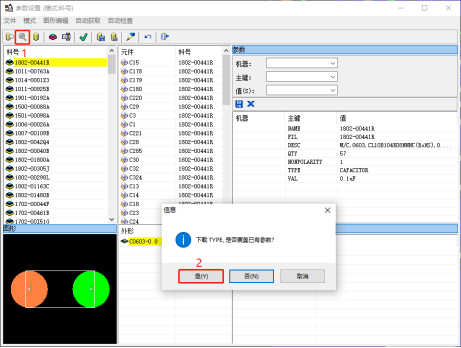

在参数设置界面点“自动设置类型”图标，弹出的对话框选2“是”

参考下图

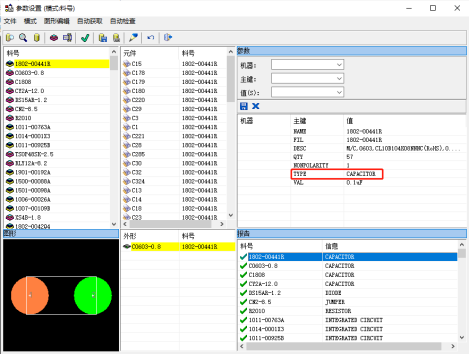

在右下角的报告位置可以查看设置后的结果

已设置TYPE类型参数的是“√”绿色打钩的状态，无TYPE参数的是“×”的状态。

可以排序后再补充参数。（VAL值主要侧重电容、电阻、电感等，请确保TYPE参数定义正确）

B. 参数设置：极性元件添加元件极性标识

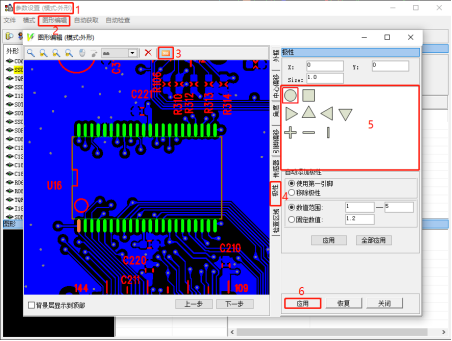

参数设置界面，第1步切换模式为“外形”

第2步选“图形编辑”菜单进行极性标识的添加

第3步“显示背景”，显示主界面打开的层，如丝印层做极性添加的参考

第4部选择“极性”

第5步选择一种标识类型，在左侧添加后第6步“应用”，然后“下一步”添加下一个

可参考下图的步骤

5. 工具：Bom中取值

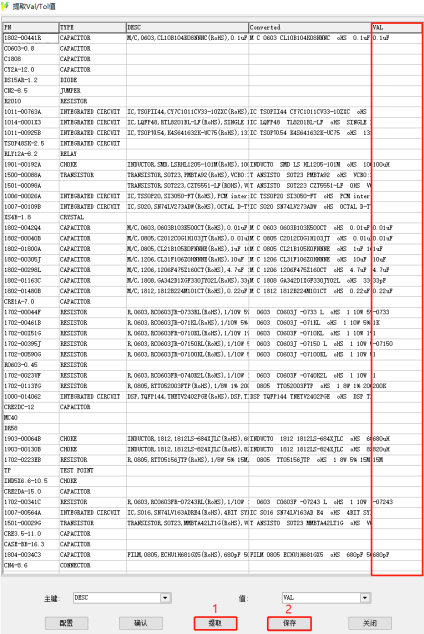

主界面“工具”菜单，选择“BOM取值”功能

软件从描述信息（BOM中读入的）提取Val值

6. 工具：装配图

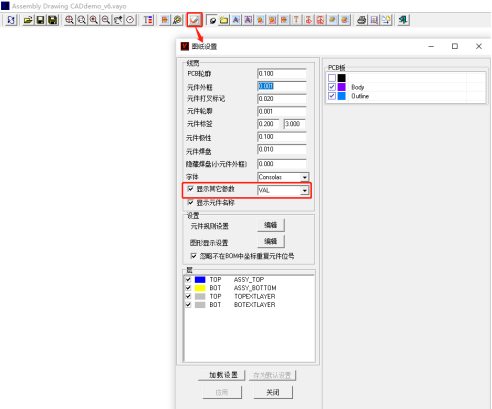

在装配图界面，进行“图纸设置”，勾选“显示其它参数”，选择“VAL”

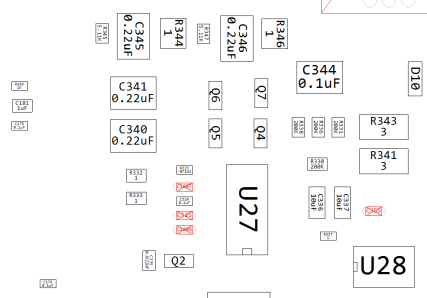

应用后就完成了在装配图上显示元件参数值的所有操作，效果如下图所示：

以上就是如何利用SMT工具在装配图元件本体上显示元件参数值的讲解。

在以上操作中我们用到的是望友科技的SMT Expert智能贴片编程软件。
