在现代电子制造领域，新产品的快速涌现、加速迭代给工艺工程师带来了前所未有的挑战。过去，工程师们有充足的时间来根据焊盘层人为设计钢网开口，并逐一目检以确保SMT贴装的质量。而现在，随着新产品的不断问世，电子元件的布局愈加紧密，传统的工作模式已经不再适应市场的需求。工艺工程师需要更加高效的方法来设计和验证钢网开口，以确保SMT质量并且不延误生产进度。
望友的工程师在实地拜访SMT制造工厂时，发现一个普遍存在的现象：多数制造厂商将钢网设计外包出去，但在验证钢网厂家回传的Gerber文件时却犯了难：
“面对复杂的PCBA布局，人工验证钢网Gerber文件变得非常繁琐，需要耗费大量时间和人力。当焊盘或元件数量庞大时，人工方式已完全不可能。”
“在今天的快节奏制造环境中，人工验证或者Excel表格方式已经不再适用。”
“我希望能实时检测并快速解决问题，而不是等待钢网厂家在几小时后才发现问题”
……
1、错误率高：由于人工验证操作步骤繁琐，极易出现人为疏忽或错误风险，导致验证过程中的错误率增加。
2、耗时耗力：对于大规模的PCBA布局，人工验证需要花费大量时间和人力资源。这种方法可能会极大地延长生产周期，增加制造成本。
3、不一致性和不准确性：由于人为因素，人工验证可能导致不一致性或不准确性。不同的人可能会有不同的验证标准和方法，从而造成验证结果的差异。
4、难以应对复杂场景：当PCBA布局非常复杂、焊盘和元件数量庞大时，人工验证会变得极为困难。人工处理大量数据和复杂结构容易出错且效率低下。
5、实时性和快速响应难： 人工验证无法实时检测并快速解决问题，通常需要等待较长时间才能发现和纠正错误，这可能会延误整个生产过程。
为了应对这些挑战，一种新的软件工具——Vayo-Stencil Designer应运而生。这一钢网开口检查和优化工具可对钢网开口进行自动化检查和快速校正，还可批量导入、创建并匹配企业开口库，提供开口设计模板，实现钢网自动化设计，并对设计出的开口进行全面审查校验，助力企业实现数字化转型。
以下将用一个实例演示Stencil Designer软件进行自动化钢网开口验证和校准过程：
依照IPC 7525规范中钢网开口面积比和宽厚比公式：

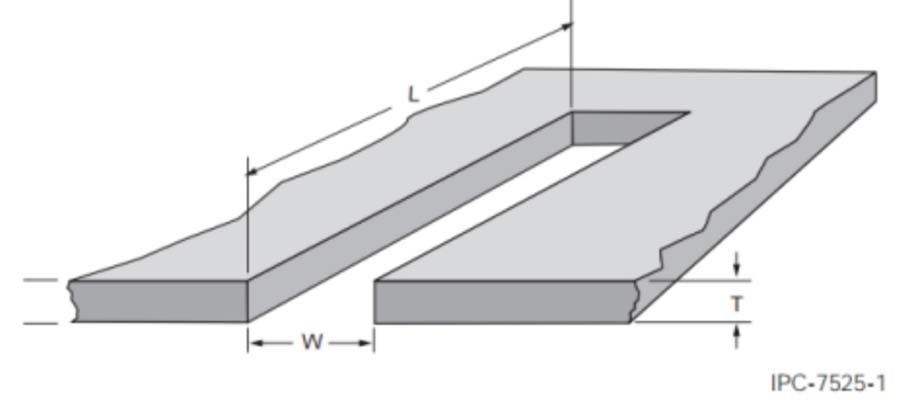

图：钢网开口的横截面视图
开口面积比 = 开口面积 / 开口孔壁面积 = L x W / 2 x (L + W) x T
开口宽厚比 = 开口的宽度 / 钢片的厚度 = W / T
Vayo-Stencil Designer以一键式操作实现钢网检查，并生成详尽的检查结果。通过检查结果列表，点击开口面积比问题项，即可立即跳转至问题所在位置。

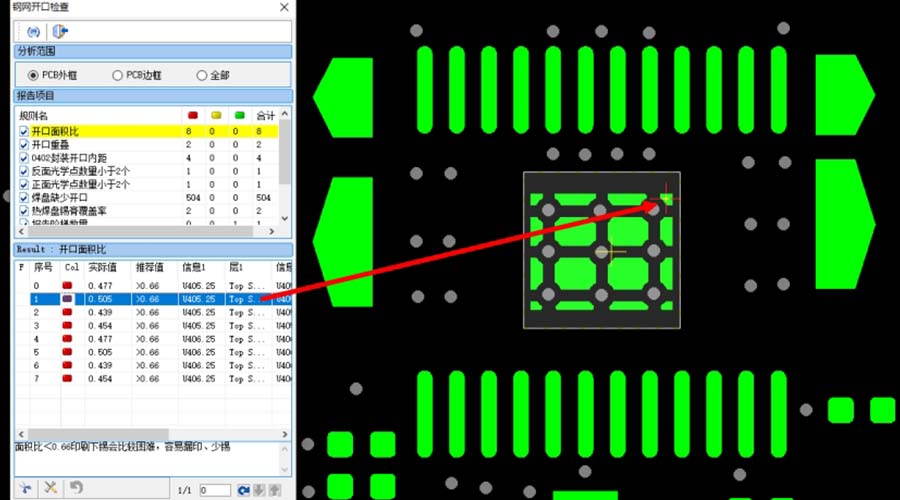

图：定位钢网开口面积比错误位置

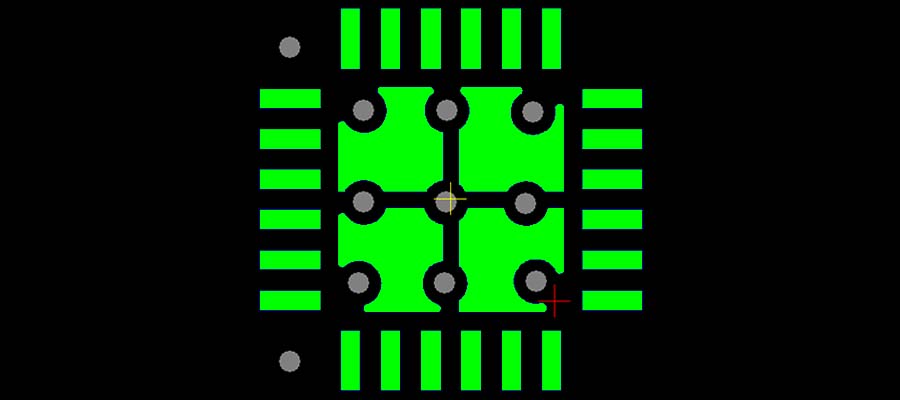

如果您决定自行修正问题项，Stencil Designer软件也支持设置参数，进行快速修正。

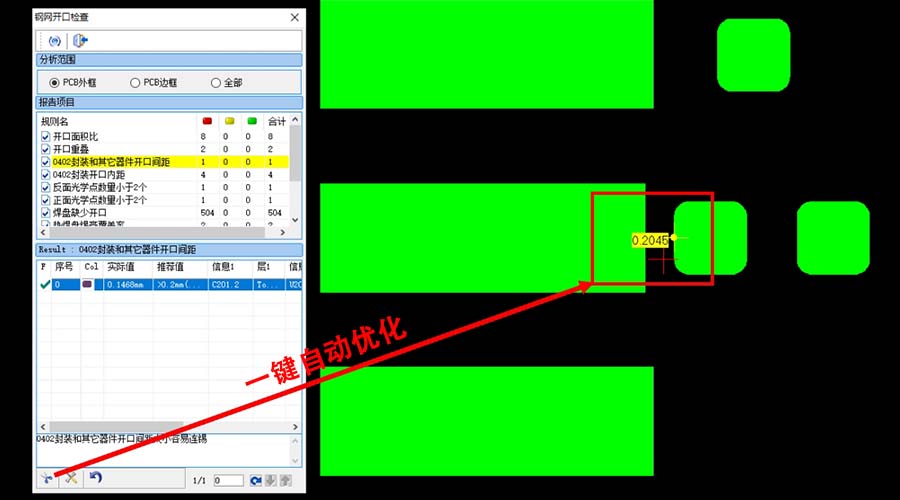

问题报告还包含开口间距问题，您只需一键优化，软件即可自动完成开口距离调整。
Stencil Designer软件也支持对焊盘进行微小调整，以满足安全间距要求，同时确保不违反面积比或宽厚比。
通过软件快速钢网设计功能，您可以直接导出最终钢网设计图纸，交给您的供应商进行钢网生产，省去反复沟通确认的时间，避免设计返工，延误交付。
望友从2005年开始，一直致力于PCB/PCBA设计与制造验证领域，为电子设计及制造人员提供高效可靠的数字化工业软件。篇幅有限，无法展示所有功能亮点，您可以点击以下链接进行软件体验，将日常工作中的重复性工作转变为智能化方式！
